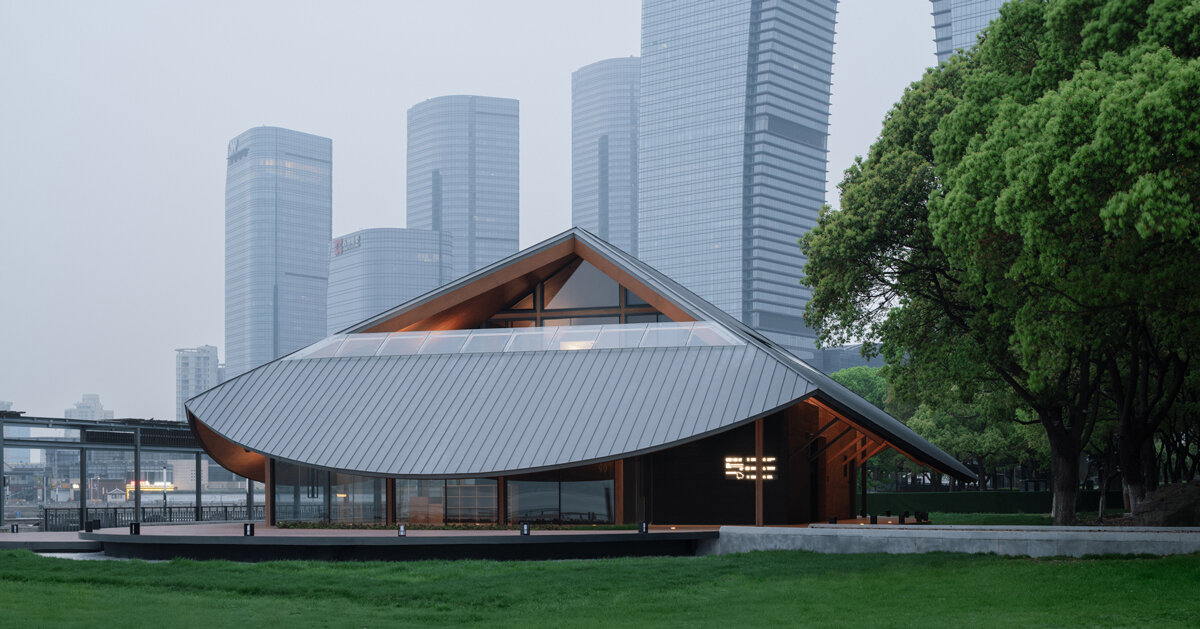

Un gran techo inclinado con aleros curvos protege el Arco Galaxy Chino en el Pabellón del Lago Jinji
El Pabellón del Lago Jinji del Suzhou Galaxy Arch reemplaza la casa de madera
Galaxy Arch se hace cargo del diseño del Jinji Lake Pavilion, reemplazar un pequeño trozo de madera cabina Se encuentra en una zona popular de Suzhou con un edificio moderno. Porcelana. El nuevo pabellón presenta un techo inclinado y frontones, con esquinas inteligentemente elevadas que forman la entrada. Esta combinación de elementos de diseño tradicionales y modernos proporciona una estética única pero familiar.

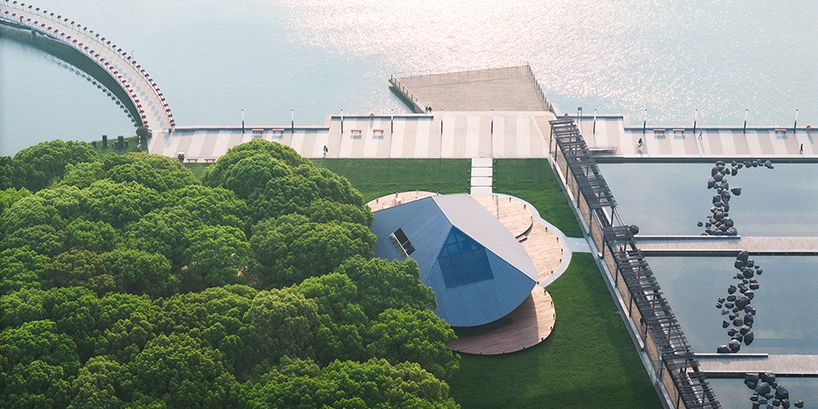

El Pabellón del Lago Jinji está ubicado en el Parque Industrial de Suzhou y es parte de un plan estratégico para crear un nuevo centro urbano. Como área principal para actividades públicas, el espacio público frente al mar integra el centro de visitantes y los edificios existentes para establecer un sistema de servicio de pabellón junto al lago basado en un radio de caminata de 15 minutos, que incluye espacios comerciales ligeros, áreas de descanso y baños. Hay 11 salas de exposiciones alrededor del lago Jinji, de las cuales 5 son de nueva construcción y 6 están renovadas. Esta área es una importante zona de exhibición de marcas de la ciudad. La sala de exposiciones tiene una superficie de 400 metros cuadrados y tiene dos plantas, con una cafetería, asientos al aire libre, una plataforma de observación y baños públicos.
El Pabellón del Lago Jinji se encuentra en el sitio original de la casa de troncos. La nueva estructura presenta techos inclinados y elementos de diseño a dos aguas que hacen eco de las casas tradicionales en un estilo singularmente contemporáneo. Cada esquina del pabellón se curva hacia arriba para formar una entrada, y la estructura se eleva ligeramente por encima de la altura de la cabeza. El pabellón está ubicado sobre un césped con terrazas escalonadas, lo que proporciona asientos y espacio al aire libre y al mismo tiempo protege contra inundaciones durante las fuertes lluvias. La plataforma de madera interactúa con los aleros para crear un efecto visual similar a las ondas que se extienden desde el centro del pabellón. Las entradas principales se encuentran en los lados este y sur, donde los caminos de granito se cruzan con áreas verdes, enfatizando la presencia independiente del pabellón. La rampa de entrada secundaria en el lado norte se extiende desde el bosque de alcanfor para proporcionar un corredor sin barreras. Los aleros crean un espacio fluido semi-exterior que mejora la usabilidad y la estética del pabellón.
A menos que se indique lo contrario, todas las imágenes © Chen Hao
La estructura principal del Jinji Lake Pavilion es una combinación de acero y madera.

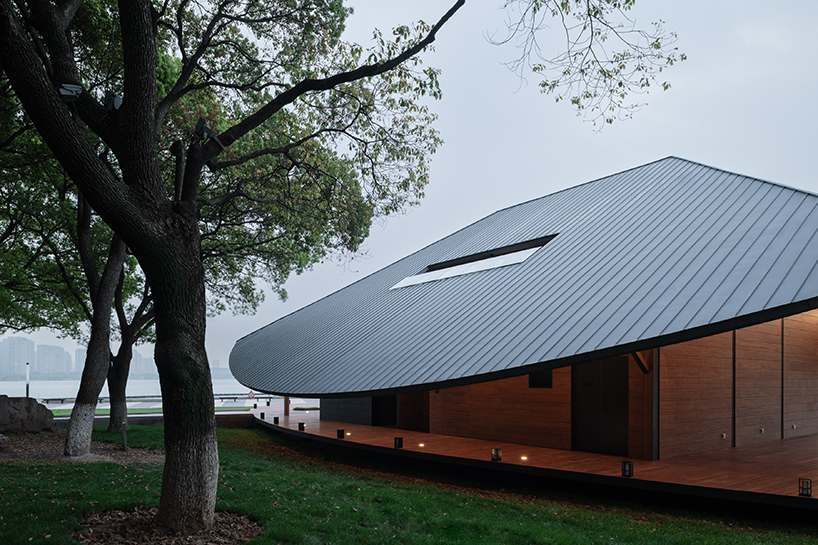

Desde el norte, un camino conduce a través del bosque de alcanfor hasta el pabellón. El terreno es ondulado, con un techo metálico de zinc titanio gris visible a través de los árboles, creando un juego de luces y sombras. Los aleros bajos crean una interacción única con la naturaleza circundante, ofreciendo vistas al bosque y al lago. Los aleros crean espacios acogedores que fomentan la exploración. El lado oeste del pabellón presenta una zona alta y gris con tragaluces que insinúan la escala del edificio. Cerrado por una estructura de acero y madera, este espacio al aire libre proporciona un ambiente flexible e íntimo.
Para la estructura principal de la sala de exposiciones, arco de galaxia Combinando elementos de acero y madera. Vigas y columnas de acero forman la estructura básica, con paneles CLT para los pisos y un sistema NLT para el techo, complementados con paredes de madera liviana. Esta combinación optimiza la durabilidad, la gestión de carga, la escala de construcción y el impacto visual. La estructura de acero minimiza la obstrucción visual, mientras que los pisos y el techo de madera reducen las cargas, permitiendo soportes verticales menores. La exposición selectiva de la estructura de acero crea una relación rítmica con la madera, equilibrando calidez y solidez. Este tipo de diseño requiere una alta precisión de construcción, porque los errores en la estructura de acero se acumularán y no podrán corregirse con otros materiales. Esto requiere una cuidadosa coordinación entre carpintería, acabados interiores y fachadas. Las paredes están revestidas con tablones de abeto Douglas de 250 mm de ancho, de acuerdo con las dimensiones modulares de la fachada y el interior. Los techos están hechos de chapa de madera resistente al fuego de Clase A y se utilizan suelos de merbau indonesio tanto en el interior como en el exterior. El uso extensivo de madera ayuda a crear una verdadera experiencia de cabaña de madera, especialmente en el segundo piso, donde la intersección de los techos crea espacios más íntimos.

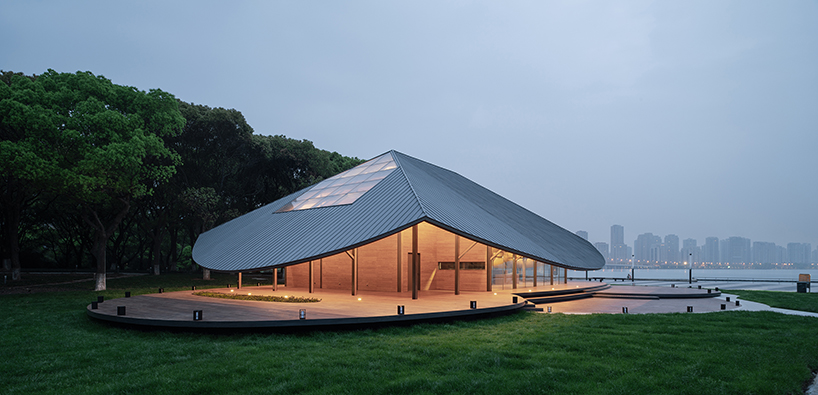

Por la noche, el pabellón emite una suave luz amarilla desde debajo de los aleros. El diseño de iluminación incluye luces interiores, bañadores de pared, luces de piso y luces lineales a lo largo de los aleros y las terrazas para realzar el paisaje y crear una atmósfera acogedora. La casa de madera se convierte en un elemento distintivo frente al bosque de alcanfor por la noche, integrándose con el entorno natural circundante a través de una iluminación suave.

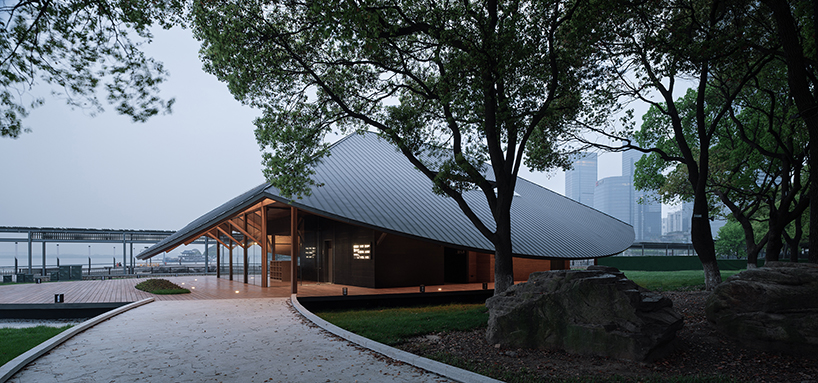

rampa de entrada secundaria
terraza del lado norte
Los aleros están ligeramente elevados.
Orilla del lago Jinji | Imagen proporcionada por ©Exist Architectural Photography

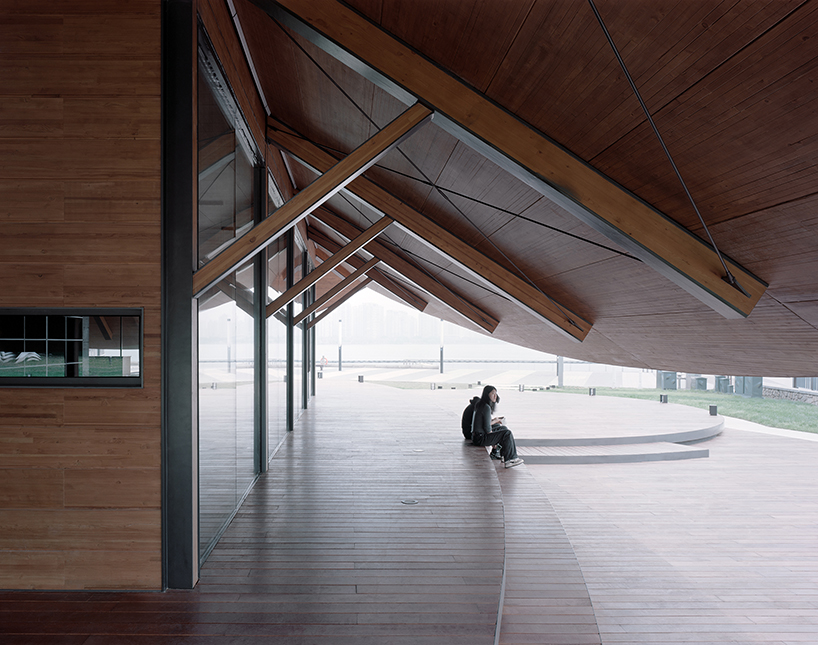

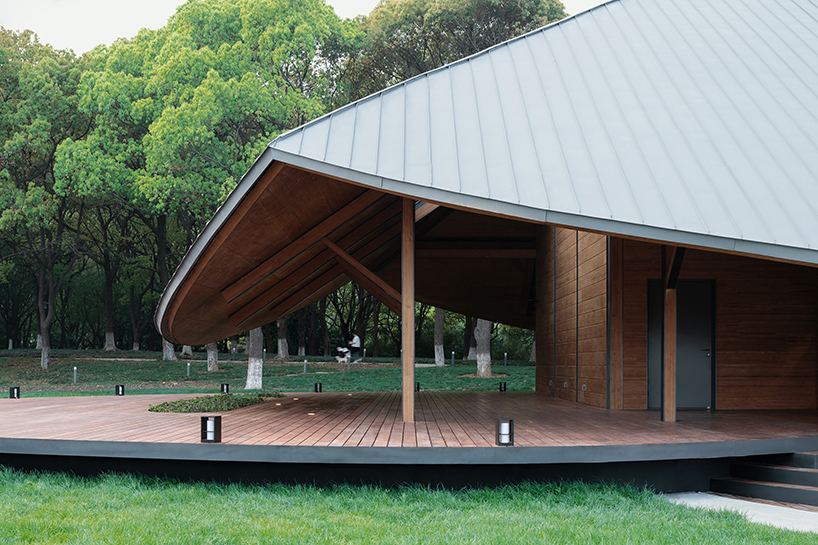

Espacio de descanso bajo los aleros.

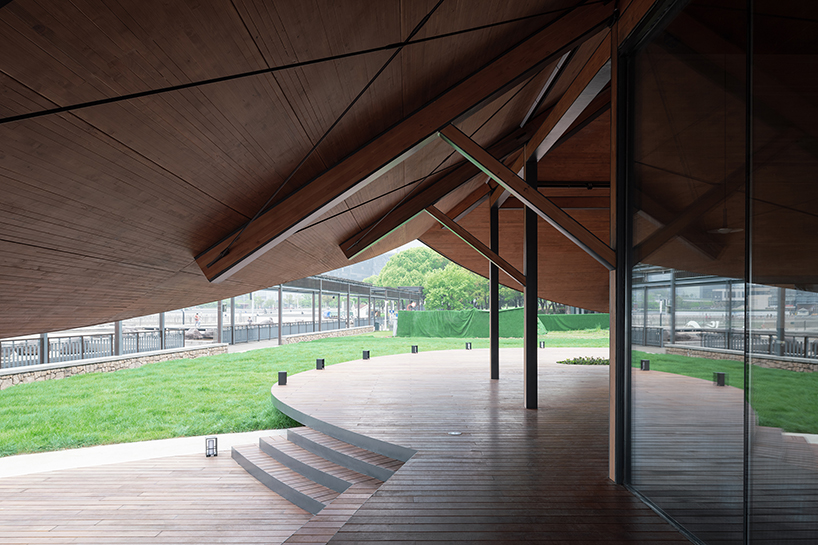

Plataformas de diferentes alturas bajo los aleros.

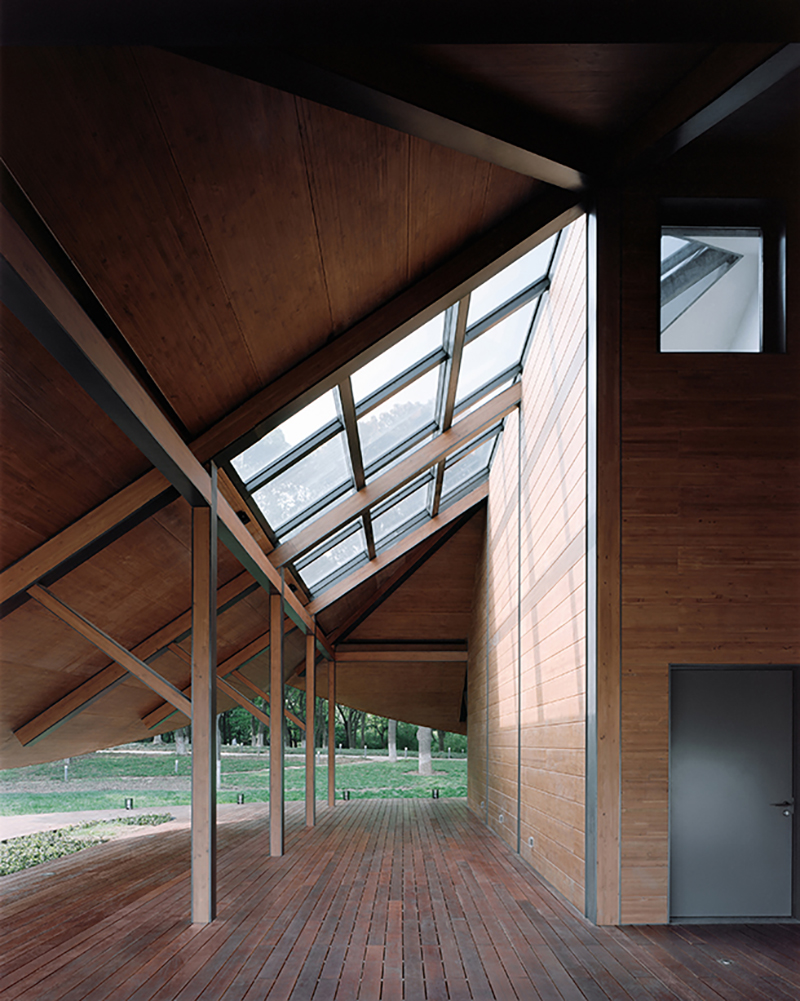

Espacio gris doble alto

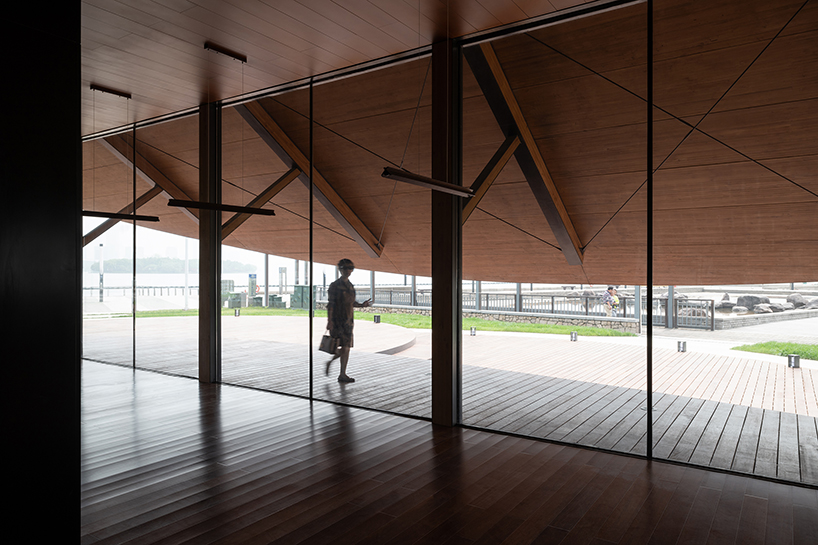

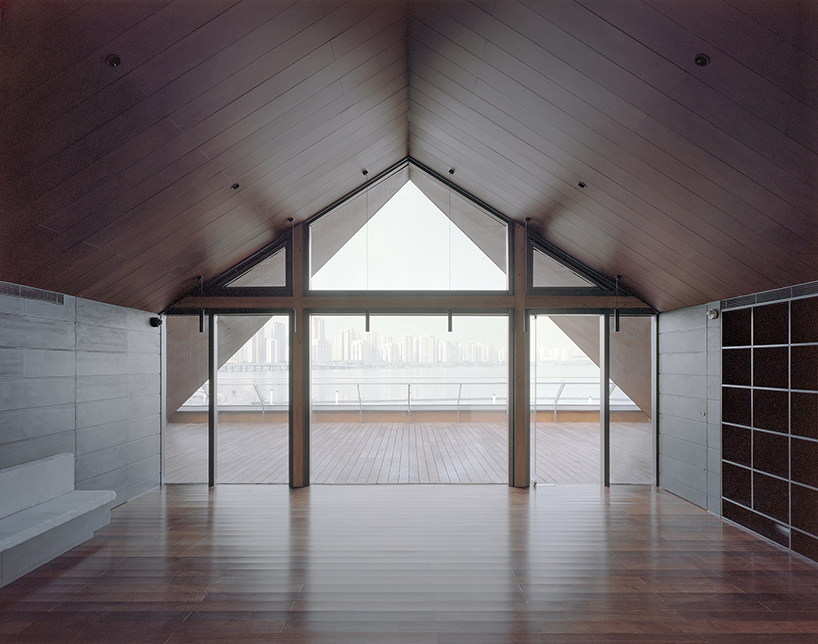

Vista al lago desde el interior

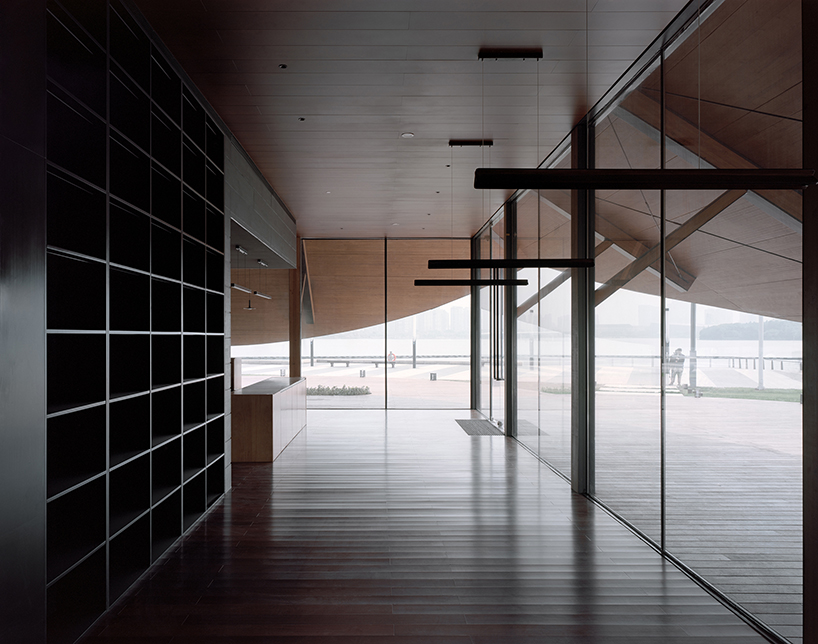

Vista de los aleros desde el interior.
cabina del segundo piso

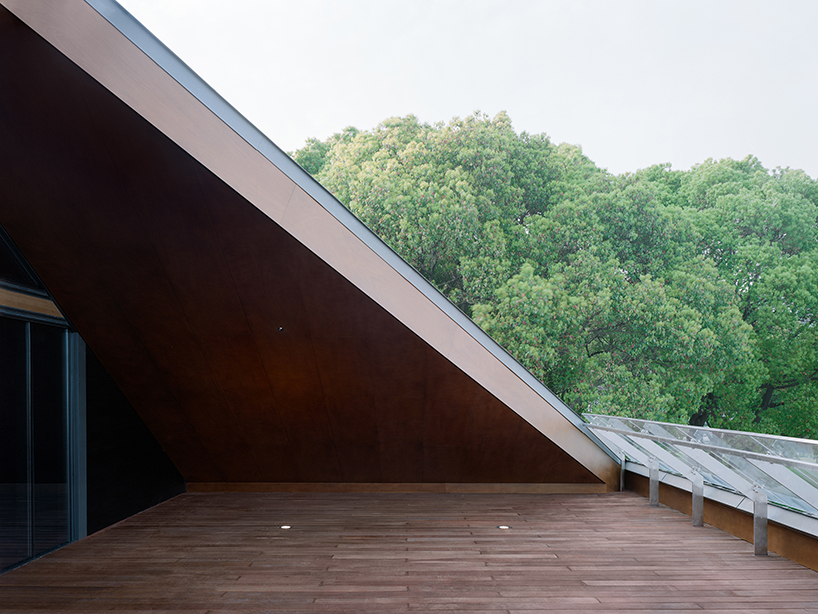

Terraza del segundo piso
Información del proyecto:
Nombre: Pabellón del lago Jinji
arquitecto: arco de galaxia | @galaxia.arch
equipo de diseño: Ji Xin, Ge Jiaqi
Lugar: China
fotografía: Chen Hao | @chenhao.etsam – fotografía de presencia de arco | @archexist
