El centro de energía escultórico diseñado por xing se asienta como una nube mecánica en un parque en China
xing design completa el centro de energía del motor en la nube

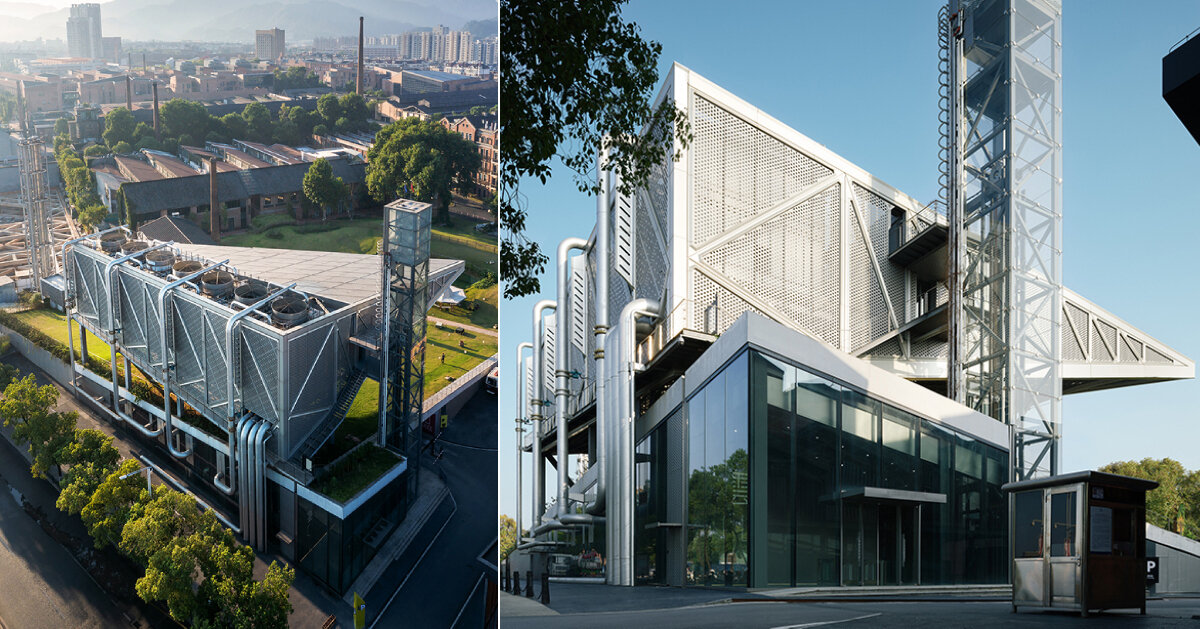

Ubicado en el distrito cultural de Taoxichuan, Jingdezhen, PorcelanaConcebido por Hing Design, el Cloud Engine Energy Center es un sorprendente edificio de servicios públicos que integra infraestructura energética avanzada en un parque. Diseñado para proporcionar calefacción, refrigeración, presión de agua y electricidad al área, la forma escultórica del proyecto y su posicionamiento sensible al sitio mejoran aún más el espacio verde que ocupa. El diseño divide la estructura en dos partes distintas: una sección subterránea que alberga el equipo necesario y una plataforma visible que flota sobre el paisaje, creando un área de sombra para los visitantes del parque.
Mientras que la maquinaria industrial está expuesta a lo largo de la fachada que da a la calle, el diseño del lado del parque es más suave y orgánico, con el centro de control y las salas de conferencias suspendidos dentro de la estructura de celosía, formando un «ojo» curvo. El nombre del edificio, Cloud Engine, deriva además de la estética prevista de la estructura, que fue concebida como mecánico Las nubes flotan sobre los árboles verdes.
A menos que se indique lo contrario, todas las imágenes © Yan Yu inspace
el complejo está parcialmente subterráneo mientras se cierne sobre
El sitio de Taoxichuan se concibió originalmente en 2019, pero enfrentó importantes desafíos de infraestructura a medida que se convertía en un próspero centro cultural y una zona de demostración empresarial. La infraestructura existente tuvo dificultades para satisfacer la creciente demanda en el sitio, lo que llevó a la decisión de centralizar los servicios esenciales en un centro energético exclusivo. Minimizando el impacto visual de las unidades dispersas, la instalación albergará sistemas de calefacción y refrigeración, control de presión de agua y suministro eléctrico, al tiempo que garantizará la eficiencia energética y la seguridad contra incendios en todo el complejo. El centro energético se construirá en un terreno baldío, en el que luego se excavará un aparcamiento subterráneo y se conectará con un hotel cercano. Una vez finalizado, se volverá a cubrir de vegetación y se restaurará hasta convertirlo en un parque verde.
Con base en Shangai Xing Design diseñó la forma del edificio para minimizar su impacto en el espacio abierto del parque. La solución fue dividir la estructura en dos partes: las unidades de refrigeración, la distribución de energía, la sala de calderas y los tanques de agua contra incendios fueron enterrados bajo tierra, mezclándose con el paisaje como una pendiente cubierta de hierba, como la esquina de un césped arrancado y siete enormes torres de refrigeración; el centro de control estaba suspendido. Arriba, se forma una cuña que proporciona un dosel para dar sombra a los visitantes y sirve como plataforma de observación natural para los eventos del parque.
Centro de energía Cloud Engine, ubicado en el distrito cultural de Taoxichuan, Jingdezhen Imagen © schranimage |
Con el objetivo de mejorar el espacio verde del parque.
Como miembro del complejo Taoxichuan, el Cloud Engine Energy Center tiene una personalidad distintiva pero está cuidadosamente integrado en su entorno construido. Para garantizar que no interfiriera con el jardín adyacente Jingyang Xiangzhang, Zhixiang Architects adaptó el diseño, moviendo el edificio hacia el norte y modificando su ángulo, afinando su forma y mejorando las dramáticas perspectivas visuales. Las características del paisaje se utilizan para proteger el edificio desde otros puntos de vista, como el vestíbulo del cercano China Traders Hotel, asegurando que su presencia permanezca sutil dentro del contexto más amplio del parque.
Técnicamente, el centro de energía está equipado con sistemas avanzados, que incluyen enfriadores centrífugos de frecuencia variable, calderas de agua caliente a gas y siete grandes torres de agua de refrigeración. La cuadrícula del edificio está diseñada para acomodar estos sistemas, y la coordinación precisa entre los elementos arquitectónicos, estructurales y mecánicos es crucial. Xing Design abraza la estética técnica de los dispositivos y los integra en el diseño del edificio en lugar de ocultarlos. Las tuberías y los puntos de acceso están grabados con etiquetas en chino e inglés, como «Frío» en las tuberías de agua o «Reparación» en las áreas de mantenimiento, añadiendo una estética funcional a la apariencia del edificio, haciéndolo leer como un manual de operación.
La parte superior crea una plataforma que flota sobre el paisaje, creando una zona de sombra © schranimage |
«El centro energético comienza con el equipamiento y luego con el edificio», dicen los arquitectos. El sistema de enfriamiento incluye tres unidades centrífugas de agua helada de frecuencia variable 2200RT y una 1100RT, junto con siete grandes torres de agua de enfriamiento. En cuanto a calefacción, hay tres calderas de agua caliente a gas de 5,6 MW y dos calderas de gas de 1,4 MW para proporcionar agua caliente sanitaria. Estas especificaciones técnicas se convirtieron en la base del diseño, con la red del edificio diseñada específicamente para acomodar equipos y tuberías cuidadosamente encaminadas para garantizar que el espacio satisfaga todas las necesidades operativas. Esto requirió una coordinación precisa entre los sistemas arquitectónicos, estructurales y mecánicos, lo que fue posible gracias a la colaboración de Xing Design con el equipo de propiedad intelectual de China. Cree modelos paramétricos para simular cómo los ajustes afectan el diseño general y realice pruebas en túnel de viento.
Aunque el proyecto está prácticamente completo, la pandemia de COVID-19 ha presentado desafíos, particularmente durante la fase de construcción exterior. Uno de los aspectos más interesantes del diseño (escamas impulsadas por el viento que se ondularían con la brisa debajo de la estructura) no llegó a buen término. «Lamentablemente, la ‘nube mecánica’ que flota sobre la pendiente cubierta de hierba aún no está completa, y el edificio está a sólo un paso de convertirse en una obra de arte de instalación». Señaló el equipo de diseño de Xing.
Las tuberías están expuestas e integradas en la fachada del edificio. Imagen © schranimage.
consola de campus inteligente | imagen © schranimage
El centro se convierte en escenario de diversas actividades en el parque Imagen © schranimage |
el campus circundante | imagen © schranimage
imagen © schranimage
Se ajustó el diseño, moviendo el edificio hacia el norte y cambiando su ángulo.
Instalar siete torres de agua de refrigeración a lo largo de la fachada norte de la calle.
Información del proyecto:
Nombre: Centro de energía del motor en la nube de Jingdezhen Taoxichuan
arquitecto: Diseño Xing
Equipo de diseño: Ren Meizi, Lin Weiqiao, Lei Sheng, Chen Mo, Wu Dao, Shi Yuhang, Zhang Xinyu
Equipo de propiedad intelectual de China:
gerente de proyecto: Bi Shu
Gerente General de Contratación: Wanghui
arquitectura: Liu Bofeng, Li Huanyu
estructura: Zhang Jianxun, Liu Zhimin, Xu Da
Climatización: Du Kexin
Potencia de calefacción: Jia Ze
Abastecimiento de agua y tratamiento de aguas residuales: Zhang Wei
Electrotecnia: Shenwen
Control automático: Ding Yanhong
