Fotógrafo utiliza un sensor de escáner CCD para construir una cámara de 3200 MP

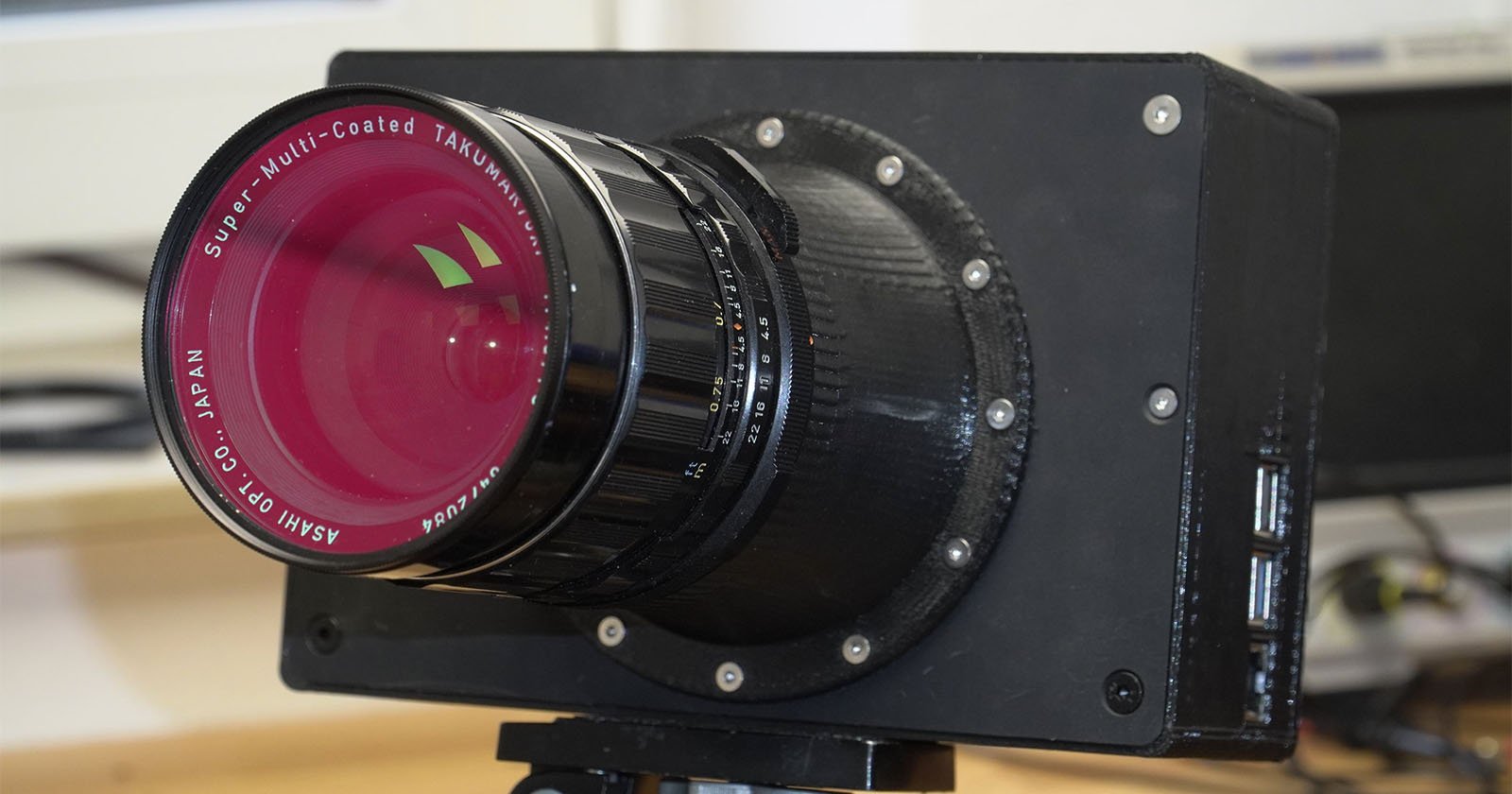

El ingeniero informático y constructor alemán Yannick Richter Djigawipov En línea, se construyó una nueva cámara de formato medio impresa en 3D de 3200 megapíxeles que se basa en un escáner CCD lineal. Sin embargo, como lo describe Gigawipf, la cámara, llamada Proyecto Gigapixel, es más que un simple escáner en una caja.
Esta no es la primera vez que el fotógrafo construyó una cámara de alta resolución Utiliza el sensor CCD de un escáner plano profesional Epson. Aun así, Richter considera que su proyecto es único porque utilizó un proceso de ingeniería inversa para hacer que su cámara DIY fuera más funcional y de mayor resolución que su trabajo anterior.
En lugar de simplemente colocar el hardware del escáner original en la cámara, Richter sacó el CCD de un escáner Epson V-Series de 4800DPI, realizó ingeniería inversa en su protocolo de sincronización, escribió un nuevo software y reemplazó la mayoría de los componentes del escáner con nuevos componentes creados específicamente para aplicaciones de fotografía. También tuvo que conseguir que el sensor CCD funcionara con una interfaz completamente nueva, lo que, como se explica en el vídeo de arriba, requirió mucho trabajo.
En el corazón de la cámara Project Gigapixel se encuentra un gran sensor CCD ILX561K de 12 líneas que captura escaneos de alta resolución construyendo la imagen una línea a la vez mientras mueve físicamente el sensor de imagen a lo largo de la plataforma de escaneo. Por supuesto, los sensores de obturador enrollable, como los de casi todas las cámaras sin espejo, también pueden producir imágenes una línea a la vez, pero son mucho más rápidos que los escáneres y no requieren movimiento físico del sensor en sí.
La cámara de Richter naturalmente reduce la forma en que se mueve el sensor CCD del escáner, pero aún mantiene una resolución extremadamente alta. La cámara puede capturar imágenes de hasta 80.000 x 40.000 píxeles, o 3200 megapíxeles (3200 millones de píxeles), siempre que se monte una lente de formato medio 6×7 para cubrir el gran círculo de la imagen. Richter dice que usa lentes Pentax Asahi 6×7 porque tienen control de apertura manual completo y son “relativamente baratos para una verdadera lente de formato medio”.
Para hacer que esta increíble cámara con escáner se pareciera más a una cámara tradicional, Richter equipó su cámara con una pequeña cámara CSI montada en el mismo plano focal que el CCD para que sirviera como asistente de enfoque para la visualización en vivo, agregó una pantalla táctil, creó la interfaz de usuario, instaló un SSD NVMe y escribió un potente software para brindar control sobre la resolución, el ancho y la configuración del escaneo.
en un Publicar en RedditRichter, que usa Ultrawipf en lugar de Gigawipf en Reddit, comentó que al tomar fotografías de resolución completa con su nueva cámara, la captura y codificación pueden llevar más de 30 minutos. Sin embargo, si se pueden superar las limitaciones de la Raspberry Pi, podría volverse aún más rápida. La foto de tamaño completo de 3200 megapíxeles tiene aproximadamente 19 GB sin comprimir. La altura del escaneo de vista previa es de aproximadamente 3500 píxeles y demora aproximadamente 10 segundos.
Lo que Richter ha logrado aquí es notable, como lo muestran los comentarios de la comunidad Reddit Raspberry Pi.
«Esto es realmente impresionante. El nivel de ingeniería involucrado en la integración del escáner CCD con el Pi 5 es muy alto», dijo un usuario de Reddit. «Me quito el sombrero ante usted por hacerlo portátil».
Como era de esperar, los casos de uso práctico de este tipo de cámaras no son tan diversos como los de las cámaras tradicionales con sensores de imagen estándar. Sin embargo, las cámaras con escáner de gran formato como ésta pueden capturar fotografías de ultra alta resolución de objetos estacionarios, como edificios, naturalezas muertas y ciertas escenas de paisajes.
Richter dijo que quería construir la cámara porque era un «desafío único e interesante» y que, hasta donde él sabía, ningún otro proyecto similar se había completado desde cero.
«Al conectarme directamente al controlador CCD, tengo acceso a los datos sin procesar y puedo (tengo que) procesarlos yo mismo, y puedo implementar nuevos modos, como un modo de cámara de línea donde el sensor permanece estacionario y controlar directamente el movimiento de la cámara de vista previa», explica el ingeniero.
En total, sus materiales cuestan unos 570 euros, lo que, como explica Richter, no se acerca al coste de una cámara moderna de formato medio de 100 megapíxeles. 100 megapíxeles es Forma Menos de 3.200.
Proyecto Gigapixel: el proyecto de cámara CCD lineal es Introducción detallada Hakkadi.
Fuente de la imagen: Yannick Richter (Gigawipf). Richter tiene otro Patrón.
