La torre paisajística ovalada de Gad se cierne sobre el lago Mingyue en Chongqing, China
Torre paisajística del lago Chongqing Mingyue de gad

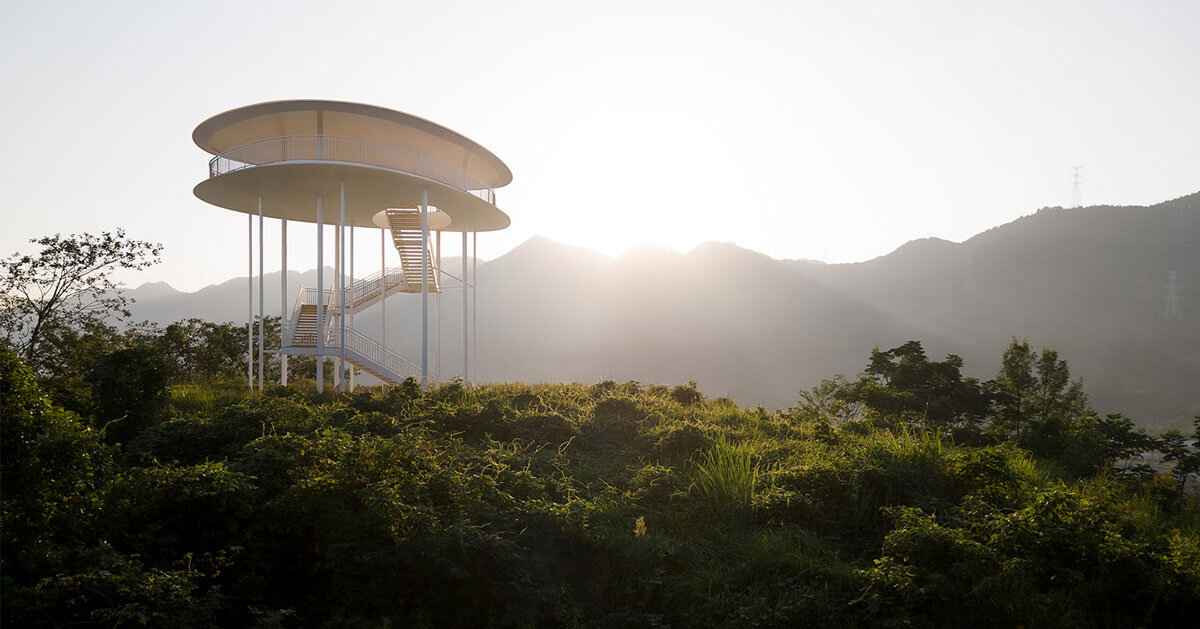

La torre paisajística diseñada por gad está ubicada en la Zona de Innovación Colaborativa de Chongqing Liangjiang. Porcelanaadyacente al lago Mingyue y la montaña Mingyue. El área se ha convertido en un grupo de edificios que bordean el lago, lo que atrae a empresarios y usuarios del parque. El proyecto se encargó como una estructura de observación que ofreciera vistas panorámicas del paisaje natural y urbano circundante. Después de los estudios de selección del sitio, la torre se colocó en un terreno elevado a la orilla del lago.

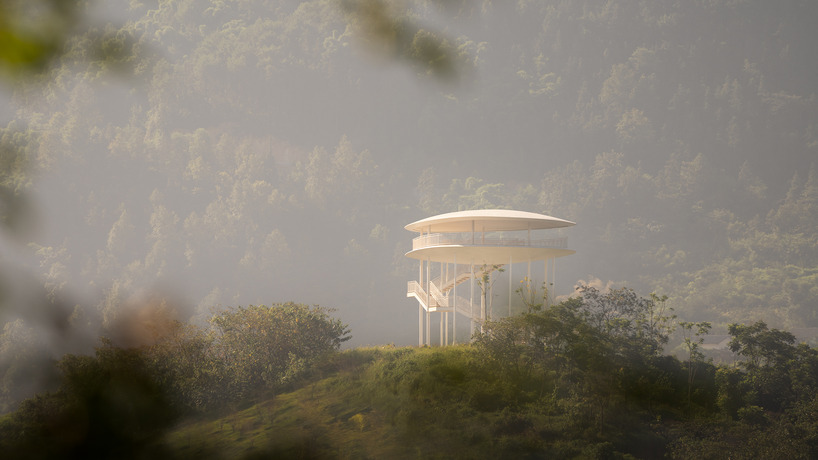

La torre está ubicada en una ladera con vista al lago Mingyue, con la montaña Mingyue al este y el lago Mingyue al oeste, así como vistas del parque circundante. es Elevado La ubicación aislada dentro del terreno forestal permite que la estructura sirva como Plataforma de observación y servir como un hito visible jardín. El proyecto considera no sólo las consecuencias espaciales de la cumbre, sino también la secuencia de movimientos y percepciones experimentadas durante el ascenso.

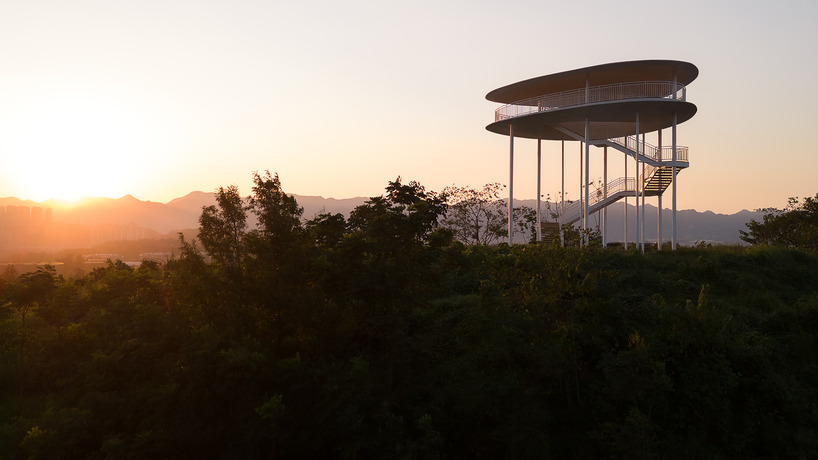

El acceso a la torre se plantea como una progresión espacial gradual. Los visitantes siguen un sendero en la ladera de una colina a través de un denso bosque y suben por un sistema de escaleras ligeras que rodean el edificio. A medida que continúa el ascenso, la vista se expande desde el paisaje inmediato de árboles y laderas hasta una extensión más amplia de agua y cielo. Antes de llegar a la plataforma de observación, hay una secuencia de entrada comprimida que crea un contraste entre los espacios cerrados y abiertos. El diseño enfatiza la transición de la experiencia desde el nivel del suelo hasta puntos de vista elevados. La forma de la torre hace referencia a la imagen de una luna brillante, con su geometría derivada de las fases casi completas de la luna. La estructura se concibe como un elemento vertical ligero y minimalista que refleja su entorno manteniendo la independencia visual. Proporciones delgadas y materiales limitados le dan a la torre una forma flotante en el paisaje.
Todas las imágenes © Shirakawa
Lograr este brillo visual requirió un enfoque integrado del diseño espacial y la ingeniería estructural. El sistema estructural consta de seis columnas del marco principal que soportan cargas verticales y resisten fuerzas laterales, complementadas con seis columnas oscilantes que facilitan la transferencia de carga vertical y minimizan el diámetro de la columna. Una serie de vigas de escalera en ángulo envuelven las columnas del marco, creando un sistema de refuerzo que contribuye a la estabilidad lateral general.
Las dimensiones tradicionales de las columnas de acero basadas en relaciones de esbeltez estándar dan como resultado miembros estructurales significativamente más grandes. Para mantener las proporciones requeridas, el proyecto empleó una estrategia de diseño estructural basada en el rendimiento que aumentó la capacidad de carga y al mismo tiempo permitió una mayor relación de esbeltez. Este enfoque permite el uso de postes de marco de 245 mm de diámetro y postes oscilantes de 152 mm de diámetro, superando los límites de esbeltez típicos.
La reducción de la sección transversal da como resultado una rigidez lateral reducida, lo que hace que la estructura sea más sensible al viento y a los movimientos inducidos por la multitud. Para satisfacer la comodidad del usuario, se realizaron mediciones de vibraciones una vez terminada la estructura principal. Sobre la base de estas mediciones y análisis posteriores, se instalaron cuatro amortiguadores de masa sintonizados, cada uno con un peso de 500 kg, a lo largo del eje principal de la torre. Esta intervención redujo los niveles de vibración en más de un 50%. A través de la integración del orden espacial, las limitaciones formales y la optimización estructural, Gad diseñó la torre paisajística. estudio de arquitectura Como estructura ornamental que combina movimiento experiencial con precisión técnica, proporciona un elemento arquitectónico único al paisaje del Parque del Lago Mingyue.
Información del proyecto:
Nombre: Zona de innovación colaborativa Sitio del acelerador de incubación Torre paisajística
arquitecto: Dios
Ingeniero Estructural: Dios
Diseño de dibujo de construcción: Instituto de Investigación y Diseño Arquitectónico de Guangdong Co., Ltd.
cliente: Zona de innovación colaborativa de Chongqing Liangjiang Construcción Inversión Development Co., Ltd.
Lugar: Zona de innovación colaborativa, nueva área de Liangjiang, Chongqing, China
área: 131 metros cuadrados
Fotógrafo: Bai Chuan
