“El eco de la historia duerme en la chimenea”.

Rafael Sánchez Felocio, Industria y aventura en Alfanhuí, 1951

Situado en las laderas de las Montañas de Gúdar (Montañas Ibéricas) a unos 1.400 metros sobre el nivel del mar, frente a la llanura aluvial y sujeto a un clima de montaña con inviernos fríos (nevados), veranos suaves (seco) y fuertes fluctuaciones térmicas, el proyecto propone ampliar las zonas comunes de una casa unifamiliar existente (construida hace medio siglo según un esquema funcional y la imagen tradicional de una casa de campo) mediante la construcción de una dependencia. El pabellón también se utilizará como espacio dedicado a la caza.

Su ubicación, a pesar de la abundancia de vegetación autóctona, permite una mayor radiación solar, determinando la forma redondeada y abstracta de un nuevo volumen contrastante que gira y se abre hacia el sur y el este: un dispositivo climático capaz de aumentar la superficie de captación solar de la casa, utilizada principalmente en invierno.

institución hermana

La conexión entre el programa existente y la ampliación se establece a través del rellano central de la escalera situada en la fachada norte de la antigua casa, por lo que la ampliación tuvo que elevarse a la mitad de su altura sobre el suelo. Esta situación también sirve para contrastar aún más los dos volúmenes, a través de mínimos cambios en la topografía es posible generar un espacio semienterrado con un pórtico de acero bajo el nuevo pabellón (pórtico), complementando la posibilidad de utilizar un espacio exterior resguardado.

De esta forma, el nuevo espacio proyectado queda doblemente conectado con la casa existente en el mismo nivel y con un nuevo porche a través de una nueva escalera que conecta las dos nuevas plantas. Dicho porche, a su vez, conduce a través de una rampa escalonada a liberar espacio exterior. Por tanto, el cuerpo principal de la ampliación flota sobre el suelo y se configura como una cáscara, tímidamente conectada a la fachada norte del edificio existente a través de una pasarela.

construcción seca

Todos los sistemas constructivos del nuevo pabellón son secos, excepto los cimientos visibles y la tina que contiene el porche, que son de hormigón armado. La envolvente estructural está formada por paneles de madera contralaminada fabricados en taller orientados hacia el interior, mientras que el exterior (fachada y cubierta) se cubre con paneles perfilados termopintados, instalados sobre una capa de aislamiento que cubre completamente la superficie exterior de la carcasa.

Por su parte, en contraposición a las condiciones materiales de la fachada, la superficie inferior del pabellón (que contribuye a mejorar las condiciones acústicas, materiales y visuales del porche) se ha solucionado mediante un falso techo de madera machihembrado pintado in situ suspendido bajo la misma capa de aislamiento.

Espacio de diferente temperatura

Debido a las limitaciones geométricas del límite norte de la parcela (la presencia de una rampa compartida con el vecino), y la búsqueda de un volumen más optimizado desde el punto de vista energético, el nuevo espacio se configura internamente con una clara componente vertical que rodea la estufa de leña ubicada en el centro; generando espacios heterotermales de una primera manera de tipo termodinámico.

Se incluyen partes de la entreplanta o altillo para facilitar la funcionalidad del uso previsto, construir el volumen resultante y potenciar su condición de observatorio. La altura libre interna comprimida del pasillo de conexión entre los dos volúmenes ayuda a fortalecer la dimensión vertical del nuevo espacio.

observatorio

Para realzar el estado abstracto del volumen y su contraste con la casa antigua, los huecos desaparecen y son reemplazados por un sistema de planos inferiores que se extienden a lo largo de los lados este y sur del pabellón – así como una faceta con la pasarela preexistente – para mejorar el diálogo entre los dos volúmenes hermanos, así como la vista de las vistas cercanas y lejanas del entorno natural, además de una mayor captación solar.

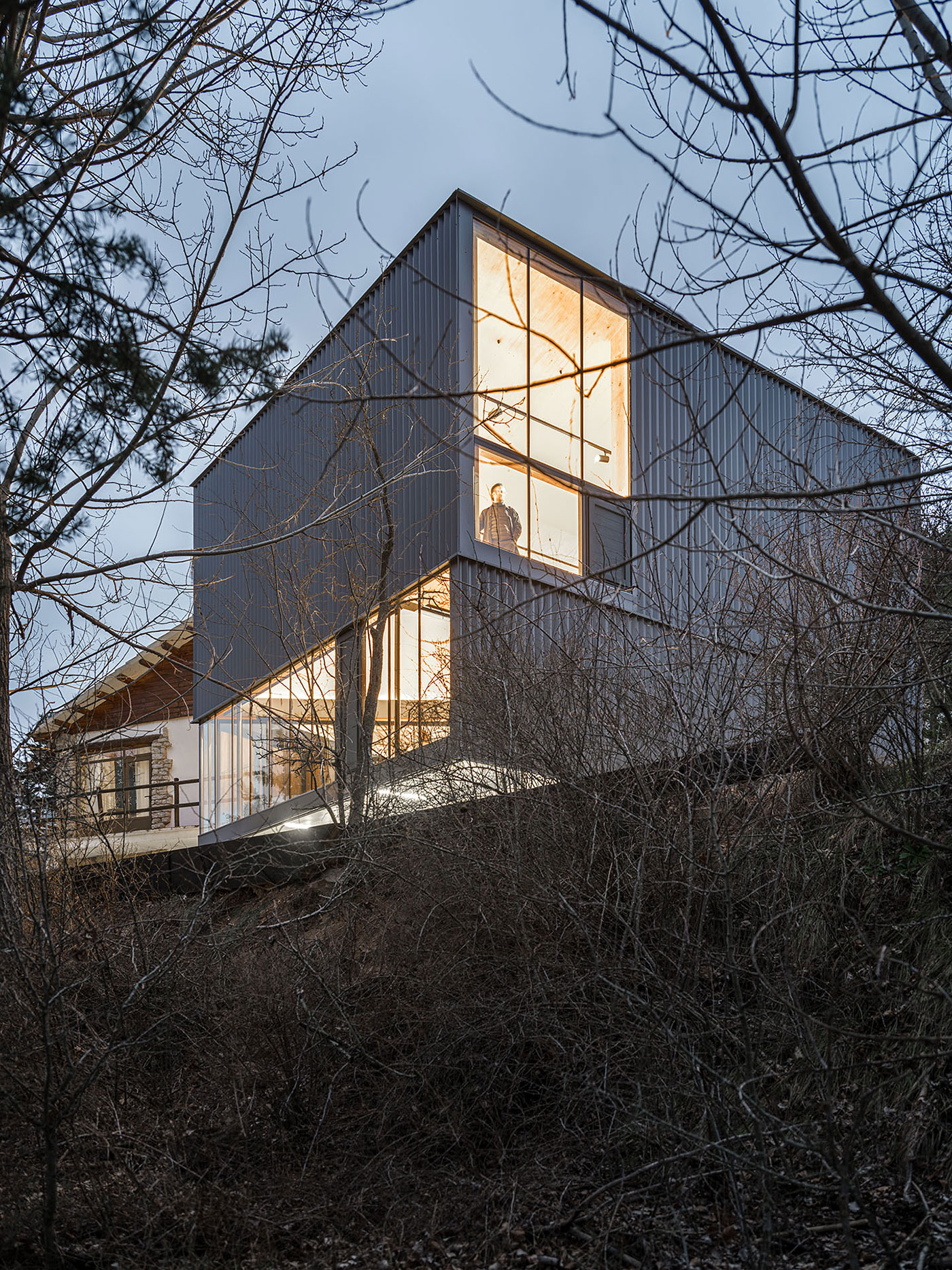

El lado norte del nuevo volumen, cuya superficie es mayoritariamente ciega, está formado por un gran plano acristalado que introduce una luz uniforme en su interior y actúa a su vez como un gigantesco ojo de cíclope que domina las cumbres nevadas de Valdelinares. En ambos casos, los planos de vidrio incorporan lamas integradas que permiten la ventilación cruzada.

Obra: Pabellón de Invierno. Ampliaciones y renovaciones de viviendas unifamiliares.
Ubicación: Barrio Virgen de la Vega, Alcalá de la Selva (Teruel, España).
Año: 2020-2022 (Ingeniería), 2023-2024 (Construcción).
Autor: Valdivieso Arquitectos (Ángel Luis Valdivieso y Alejandro Valdivieso).
Colaborador: José Carlos Suesta, Arquitecto Técnico (Dirección de Ejecución de Obra y Coordinación de Seguridad y Salud).
Ricardo López, AlterMATERIA SL, consultor estructural.
Constructor: Tegarsa SL (Jesús y José Edo).
AlterMATERIA SL (Construcción de paneles CLT). Fabricante CLT: Xilonor (Galicia, España).
Benet Polo SL (revestimiento metálico Europerfil©).
Foto: Imágenes Subliminales (Miguel de Guzmán + Rocío Romero).
Presupuesto: 276.422,97 €.
Área de construcción: 135,85 metros cuadrados
